Vòng O cao su silicon TPU

Giơi thiệu sản phẩm

Gioăng piston silicone hoặc Vòng piston silicone được sử dụng trong xi lanh khí nén và thủy lực để làm kín chất lỏng.Một số cấu hình Seal thanh silicone được thiết kế với hình học niêm phong bên trong và bên ngoài tương tự nhau.Do đó, chúng cũng có thể được sử dụng làm phớt piston.

Thông số sản phẩm

Vòng đệm piston silicone được sử dụng trong các thiết bị làm kín pittông, có tuổi thọ cao hơn vòng đệm cao su Silicone O.

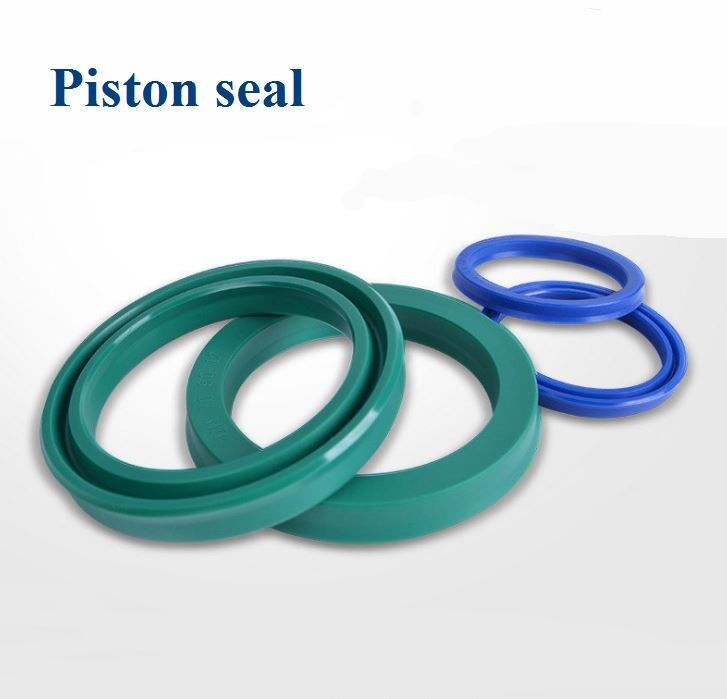

Hình ảnh sản phẩm

Gioăng piston silicone được thiết kế đặc biệt cho các ứng dụng năng lượng chất lỏng, các hợp chất này cung cấp khả năng chống mài mòn đặc biệt và các đặc tính đùn vượt trội.Tương thích với hầu như tất cả các phương tiện, chúng thể hiện hiệu suất tuyệt vời ở nhiệt độ khắc nghiệt.

Gioăng piston silicone nằm bên trong đầu xi lanh và bịt kín vào lỗ xi ​​lanh, ngăn chất lỏng chảy qua đầu xi lanh.Điều này cho phép áp suất tích tụ ở một bên của piston, làm cho xi lanh kéo dài hoặc thu lại.Gioăng piston silicone thường được phân loại thành phớt tác động đơn (chỉ tác động lên một mặt) và phớt tác động kép (áp lực tác động lên cả hai mặt).Mặt cắt ngang của Silicone Piston Seal là hình chữ Y, được thiết kế để làm kín, quay và áp lực.

Gioăng piston silicone chủ yếu được làm bằng dụng cụ khuôn nén cao su silicone hoặc đúc phun LSR (LIM) với các tấm khuôn ở giữa.Phốt pít tông silicone có khả năng làm kín tốt hơn, tuổi thọ và giới hạn áp suất làm việc mà không có vòng giữ so với các loại đệm pít tông cao su khác, chủ yếu được làm bằng cao su NBR hoặc PU.

Ghi chú:

1. Lề & mép của Silicone Piston Seal không được có các đường gờ (gờ) bằng cao su silicone vì nó sẽ xoay khi thiết bị đang hoạt động.Đối với chức năng làm kín, con dấu piston silicone đòi hỏi cao về thiết kế và dung sai kích thước, đặc biệt là đối với mép con dấu.

2. Các tấm khuôn ở giữa được gia công vát mép bằng dụng cụ cắt, sẽ bị mòn khi gia công.Do đó dụng cụ cắt cần được thay đổi thường xuyên.

Đặc tính của con dấu silicone Piston:

Niêm phong tuyệt vời

Ít ma sát và chuyển động trơn tru

Khả năng chịu áp suất tốt và phạm vi áp suất áp dụng rộng

Cấu trúc đơn giản và chi phí thấp

Dễ dàng cài đặt

ilicone Piston Seal & Y Profile Ring Seal Nguyên tắc

Dựa vào môi hở, vòng Y gắn bề mặt khớp nối theo đường tiếp xúc tuyến tính, tạo ra ứng suất tiếp xúc đỉnh ”dưới áp suất trung bình, áp suất càng cao, áp suất tiếp xúc càng lớn.Khi các bộ phận khớp nối chuyển động tương đối với tốc độ làm việc, một lớp màng chất lỏng làm kín hình thành giữa các môi chất làm kín và bề mặt khớp nối trượt, do đó tạo ra hiệu ứng làm kín.Sau khi làm kín môi bị mòn, nó có khả năng bù tự động do áp suất trung bình gây ra.

Piston Seal & vòng Y với môi bên cho trục.Sau mỗi chuyển động qua lại, một ít chất lỏng (môi trường làm việc) vẫn còn lại giữa môi chính và môi bên.Với chuyển động qua lại ngày càng tăng, chất lỏng còn lại sẽ lấp đầy khoảng trống giữa môi chính và môi bên, cuối cùng tạo thành một khu vực bao vây đặc biệt ”.

Trong khi môi chính đang ở trạng thái làm việc, áp suất của nó cao hơn áp suất làm việc trong buồng nhỏ do không thể nén được chất lỏng trong khu vực bao vây ”.Tại thời điểm này, ứng suất tiếp xúc giữa môi bên và bề mặt khớp nối cũng mạnh hơn ứng suất tiếp xúc giữa môi chính và bề mặt khớp nối.

Do đó, sự kéo dài trục sẽ buộc chất lỏng trong khu vực bao vây ”trở lại khoang nhỏ, tạo thành điều kiện làm kín đáng tin cậy, giúp cải thiện hiệu suất làm kín vòng Y.Áp suất cao hơn trong khu vực bị bao vây ”, thì ứng suất tiếp xúc từ môi bên trên bề mặt khớp nối và niêm phong sẽ càng lớn

tốt hơn.

Ứng dụng Y Ring

Miệng môi phải hướng về phía có áp suất cao hơn trong quá trình lắp vòng Y.Chỉ bằng cách này, vòng Y mới có thể tạo ra hiệu ứng niêm phong.

Khe hở khớp nối giữa các bộ phận của khớp nối trượt phải được kiểm soát để ngăn chặn gốc vòng Y bị ép vào sự liên tục của bề mặt khớp nối làm kín dưới áp lực cao do vật liệu biến dạng dẻo.

Đối với vòng Y, có áp suất làm việc lớn hơn 16 MPa, để đảm bảo tuổi thọ của vòng Y

nhịp, vòng tròn phải được lắp vào chân răng của vòng đệm để ngăn chặn chân răng bị ép vào khe hở vừa khít.

Để giữ ổn định chuyển động và tránh lật & biến dạng trong quá trình chuyển động tịnh tiến, có thể lắp vòng đỡ vào môi vòng Y.

Lip Seal & vòng Y với vòng hỗ trợ
